Aplicação de parafusos de aterramento em sistemas de racks fotovoltaicos montados no solo

Atualmente, a fundação de montagens fotovoltaicas em usinas terrestres é basicamente uma fundação de estacas de concreto armado, e a fundação de parafuso de aterramento raramente é usada. No entanto, quando se deparam com condições especiais de construção, tais como: quando o nível do lençol freático do local é baixo, a profundidade da camada estabilizadora é grande, a construção no inverno, o terreno é ondulado ou a restauração ecológica do local requer uma alto grau de, a fundação do suporte fotovoltaico pode ser usada como uma pilha de parafusos de aterramento.

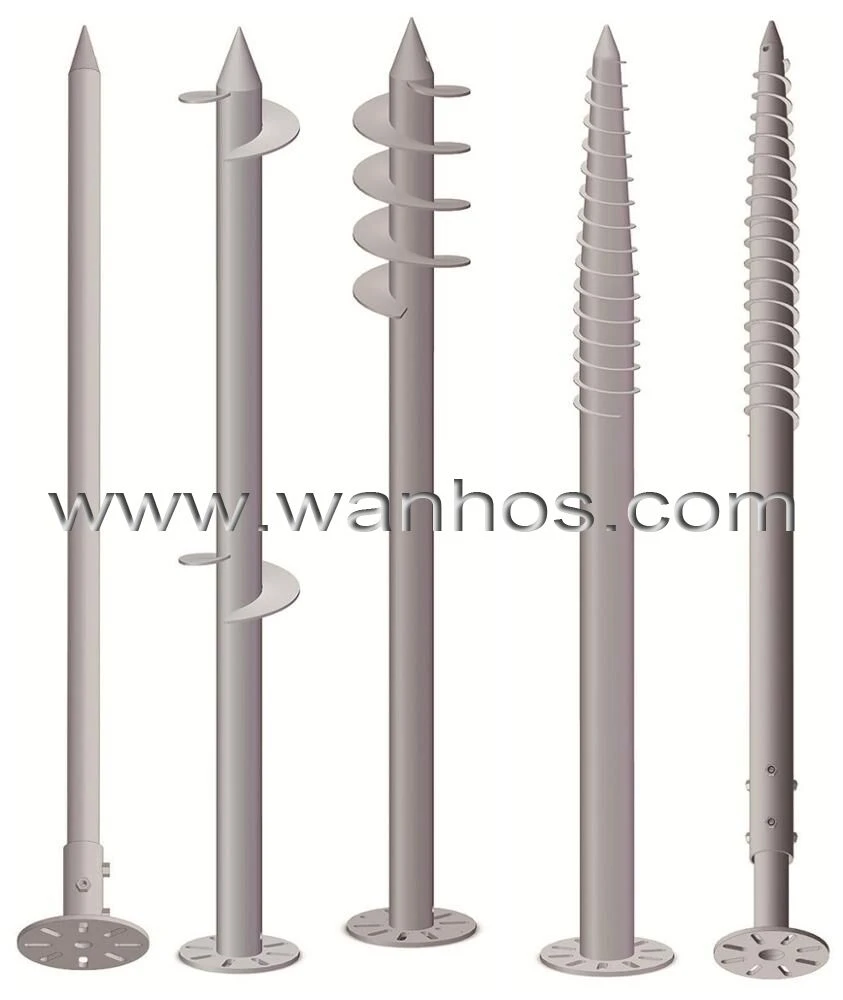

Tipos de parafusos de aterramento

O parafuso de aterramento é uma espécie de estaca moldada com superfície geométrica complexa, que consiste em um eixo central de aço conectado a uma série de lâminas em espiral. De acordo com a forma do arranjo da lâmina é geralmente dividido emterra tipo lâmina em camadasparafusos eparafusos de aterramento tipo lâmina contínua.

Vantagens dos parafusos de aterramento

Para as desvantagens da tradicional fundação de estacas cimentadas de concreto armado para montagem fotovoltaica, que requer escavação de terra, destrói o meio ambiente, tem um longo período de construção, requer condições de local elevadas e é difícil de remover, as estacas helicoidais têm as seguintes vantagens:

(1) A construção é rápida e econômica. Os parafusos de aterramento são geralmente construídos usando máquinas especiais (conforme mostrado abaixo), um parafuso de aterramento pode ser concluído em poucos minutos e a fundação por estaca pode ser usada imediatamente após a construção, sem problemas de construção e manutenção de concreto, economizando o consumo salarial da fundação individual pessoal. O equipamento de construção é altamente móvel, rápido e barato para entrar e sair, e pode alcançar qualquer terreno difícil ou trabalhar em espaços confinados.

(2) Controle de qualidade conveniente. Os parafusos de aterramento são todos produzidos na fábrica, evitando a qualidade irregular do acabamento da fundação na construção de estacas de concreto armado devido aos diferentes níveis de habilidade do pessoal da construção.

(3) Ecologicamente correto e com boa reciclabilidade. Não há necessidade de aproveitamento de terra na construção de estacas metálicas, aparafusamento direto, também basicamente sem vibração e ruído, os danos ecológicos são minimizados. As estacas de aço podem ser invertidas e arrancadas após o uso sem deixar obstáculos subterrâneos e o local pode ser recuperado.

(4) A instalação de racks fotovoltaicos é altamente ajustável. Actualmente, a central eléctrica terrestre é basicamente fotovoltaica montanhosa, o terreno é maioritariamente uma área irregular, a fim de garantir que o módulo fotovoltaico tenha o melhor ângulo de inclinação, os requisitos do suporte são fáceis de instalar e ajustáveis, porque os parafusos de aterramento usando parafusos e suportes conectados diretamente, ajustáveis ​​em relação à fundação de parafusos pré-embutidos de concreto são maiores, reduzem a dificuldade de instalação de suportes fotovoltaicos.

Conexão de parafuso de aterramento

Os parafusos de aterramento são principalmente através do parafuso, flange e outros tipos, podem facilmente realizar a conexão com os vários tipos superiores de suporte fotovoltaico e podem ser ajustes telescópicos da altura da coluna. O flange do parafuso de aterramento é feito de chapa de aço de determinada espessura, soldada ao eixo central de aço como um todo. O flange de conexão é reservado com furos para parafusos, que são fáceis de conectar ao cabeçote motorizado do maquinário de instalação durante a instalação e também fáceis de conectar ao suporte superior. Algumas estacas não possuem flanges, mas possuem furos para parafusos reservados na parte superior, de modo que os parafusos podem ser usados ​​para conectar com a cabeça motorizada através dos furos dos parafusos durante a instalação, e também podem ser usados ​​para conectar com o suporte superior após a instalação .

Confiabilidade estrutural de parafusos de aterramento

A confiabilidade da estrutura refere-se à segurança, aplicabilidade e durabilidade da estrutura, a seguir é feita uma pequena introdução à confiabilidade estrutural dos parafusos de aterramento a partir desses três aspectos.

(1) a segurança dos parafusos de aterramento

Ou seja, os parafusos de aterramento da capacidade de carga do problema, não ocorrem danos que são seguros. De acordo com a literatura relevante, a mudança na relação de passo da lâmina do parafuso retificado (passo da lâmina/diâmetro da lâmina) é um fator importante que afeta o arrancamento final e a capacidade de suporte à compressão da estaca de aço. E o comprimento da estaca do parafuso de aterramento é igual ao comprimento da estaca rebocada de concreto armado, que geralmente é de cerca de 2m.

(2) Adequação dos parafusos de aterramento

Ou seja, refere-se ao problema de deformação e trincas dos parafusos de aterramento. Devido à alta resistência do próprio parafuso de aterramento e ao sistema de montagem fotovoltaica na função de carga do parafuso de aterramento não ser particularmente grande, o parafuso de aterramento geralmente não apresenta deformações e rachaduras muito grandes.

(3) durabilidade do parafuso de aterramento

A durabilidade refere-se principalmente aos problemas de corrosão do parafuso de aterramento, a atual central fotovoltaica nos componentes metálicos da corrosão, geralmente usa medidas anticorrosivas de galvanização por imersão a quente.
